现在,您可以构建自己的样子DIY编织机几位和短发。很令人兴奋,不是吗?
如果你或你周围的人热衷于针织,谁会有兴趣做设计独特的机器,可以帮助你定制织三色或更多的编织线,看看!
这样子DIY编织机是正确的路径如果使用Arduino-powered你感兴趣的产品。就像任何其他这种性质的项目,你需要一些基本的工具(下面列出的)以及其他一些小事来完成工作。就这么简单!
基本组件:
- 1/2英寸(12毫米)厚木材或MDF板
- 1/4英寸(4或5毫米)厚的胶合板
- 各种3 d印刷齿轮和羊毛卷等
- 626年ZZ滚珠轴承
- NEMA 17步进电机
- NEMA 17步进电机安装支架
- 自定义PCB板(或使用一个三明治板和连接器连接)。
- A4988步进驱动
- Arduino纳米
- L293D 16-pin IC步进电机驱动控制器
- M5螺纹棒
- 1 x 1英寸(20 x 20 mm)铝型材酒吧
- 你也需要不同的螺栓和螺母和橡子帽坚果。
基本装备:
- 一个带式砂磨机
- 焊接设备
- 螺丝刀集
- 旋转工具
- 1/2英寸(1号12毫米)铲钻头。
- 电线
- 焊接设备。
- 你还需要单独的PCB丝女性连接器和男性别针。

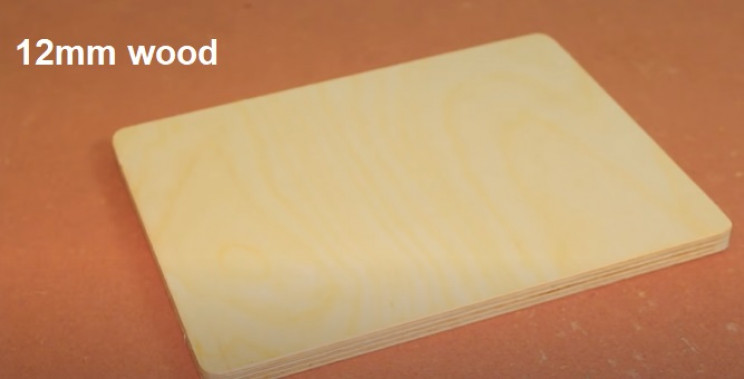

所有的齿轮和其他组件,现在,是时候继续构建。首先要做的是削减和形状的木板在机器的底部。发明者没有给具体的维度,因此确保它至少是大到足以包含所有的组件。
一旦削减规模,沙子和圆的边缘需要使用砂纸或长椅上安装砂带磨光机,如果你有一个。接下来,您将需要一些3 d印刷齿轮和其他部分将羊毛卷编织线。
你需要打印:
- 三个主要的齿轮。
- 传动齿轮
- 步进电机之一。
- 一个8字形。
- 两件泪珠。
- 三两半的羊毛线轴运营商(椭圆形的部分)。
接下来,马克的平分线木基地和齿轮,因此他们直接满足董事会的中心。一旦快乐,马克出接触点和孔的位置的球轴承。
现在钻两个同样大小的洞的位置标记为球轴承的中心。埋头孔背面使用5/8英寸(12毫米)铲钻头房子的一些适当大小的螺纹螺栓。
把8字形3 d打印在钻洞,钻洞在每个圆的中心。一旦快乐,马克出钻孔的位置在每个角落。
钻洞,如视频所示。现在将螺栓插入中央通风口,添加一个大垫圈,将3 d打印的齿轮和滚珠轴承组件到别针。
添加一个额外的每个螺栓、垫圈和安全到位使用足够大足够的坚果。

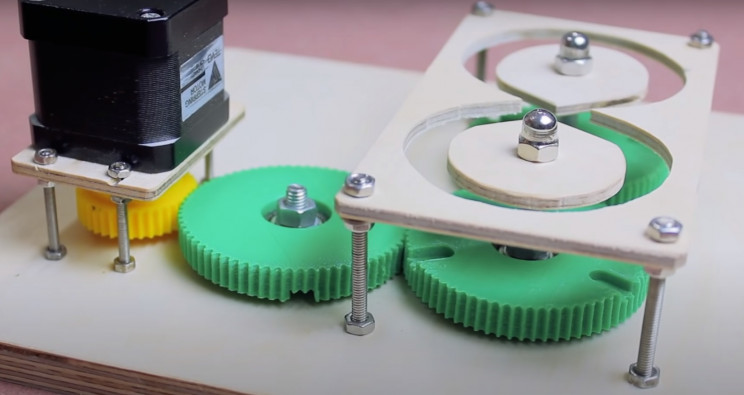

接下来,添加其他四个螺栓和螺母的图八钻洞,如视频所示。这些将举行另一个木制的八片齿轮以上(下一阶段)高度类似于一个表。
接下来,让木泪珠的副本和8字形3 d打印件。使用相同尺寸的3 d打印模型,马克在胶合板、裁剪和沙子,是必要的。
或者,您可能会侥幸只使用3 d打印件。
安全的泪珠木/塑料块的齿轮(和使用一个橡子限制螺母固定)。做同样的8字形的木制或塑料块。
现在额外的装备。组装与滚珠轴承和其他两个标记位置所以直接坐在相邻的另一个两个。
它将需要把另外两个所以确保敲定之前它的位置是正确的。一旦快乐,马克的中心位置,钻一个洞,埋头,修复它就像其他两个(但短螺栓)。
接下来创建另一个木制件(或3 d打印)安装在步进电机。它将需要比电机适应四个螺栓在每一个角落。
它还将需要一个洞在中间让电动机的轴自由旋转。一次满意的设计、胶,或螺栓(取决于你的意愿)到步进电机。
你还需要另一个3 d设备必须设计适合在其他三个齿轮轴和驱动。这将需要一些试验和错误。
现在马克和钻四个钻孔直接低于第三齿轮。这些将步进电机装配到位。
确保他们与步进电机的位置安装角孔,中心轮清洁接触第三轮。
与机械部分或多或少地结束了,让我们把注意力转到电气件。对于这部分,您将需要一个专门设计的PCB板。
Arduino纳米山需要部分,电机驱动,和其他组件。你需要观看视频的更多信息。
安装和焊接在各种采用如下所示。

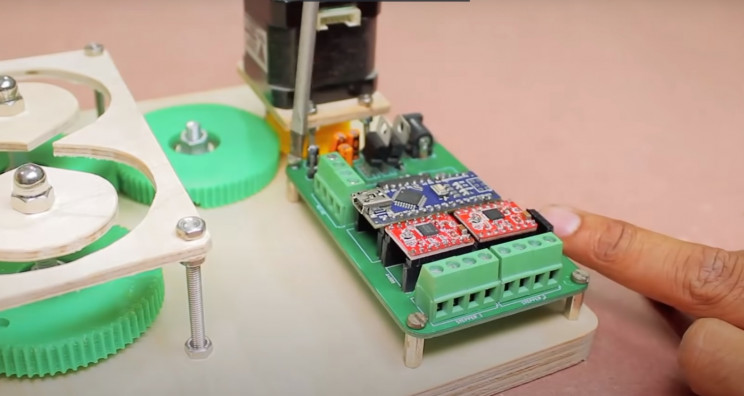

接下来Arduino纳米插入的地方,以及A4988电动机驱动,步进驱动电机控制器。
现在到脚板毗邻步进电机。标记出安装孔,钻出来,确保自定义PCB。

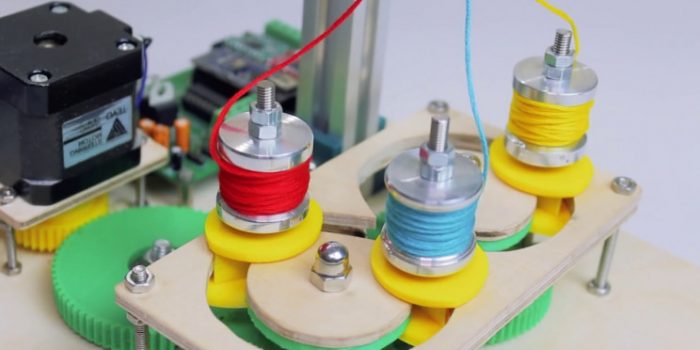

现在将两个同样长度的3 m螺纹棒和一个稍长的。他们三个都将用于山羊毛线轴载体的3 d打印件。这些如下所示的视频和组装。
这些作品将被用来指导8字形轨道周围的羊毛卷一次完成。他们会坐在之间传递,u型槽在主齿轮一旦组装。
现在实际的线轴。造物主在这个视频加工三个人从一个金属杆,但你可以设计,或者购买,塑料的替代品。
另外,您可以从木头,惠特尔或其他材料,如果你是胜任这一任务。但是你这样做,记住这些线轴需要配合相当松散,这样他们就可以被删除。
您还需要第四个接受后者编织线。出于这个原因,你可以机器或3 d打印一次。最后一个线轴需要安装正确的步进电机轴,所以记住,无论你决定做什么。
忠实地再现这个设备,观看视频更多的细节。

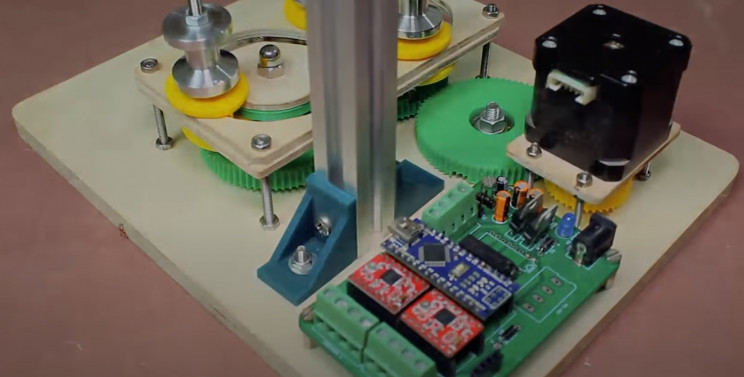

接下来,削减20 x 20铝杆的长度。托架到位编织组装和PCB板之间使用购买或3 d打印的括号。
接下来,第二个山NEMA步进电机安装支架和词缀的顶部中央铝轴。山应该有所有必要的螺母和螺栓。
接下来,把第四轴步进电机的轴。你可能想要安装中央铝杆之前完成这一步。

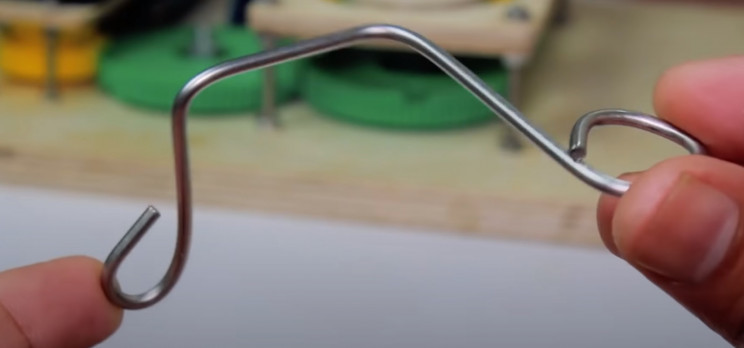

现在,一个时尚喂养回路,将彩色的线程线程在一起使他们编织在一起之前会在收到线轴。你需要设计这个以这样一种方式,另一端也可以安装在中央铝杆。
现在,连接汽车各自的港口在自定义PCB,添加一些颜色的纱线轴和安全的航空公司,他们将末端打结,饲料通过循环,接收线轴和领带。
做的所有,只是启动Arduino,看着它编织在其所有的荣耀。自动编织快乐!
