对于那些有焊接问题的人,你可能会发现它令人沮丧,有时,几乎不可能做出你想要的电路板。这种实现想象力的限制不仅会让人恼怒,甚至会让人沮丧。
几个月前,来自乔治亚理工学院、东京大学和微软研究院的研究人员提出了一种使用喷墨打印机打印电路板的方法。这种被称为即时喷墨电路的解决方案只需要60秒就能打印出一块电路板,设备成本为300美元,使用的墨水中含有银纳米颗粒。然而,有一种更便宜的方法可以制造自己的导电墨水并生产电路板,而不会对打印机造成任何风险。
这种方法非常简单,你可以通过一支简单的笔来使用导电墨水,这样你就可以画出自己的电路板了。引用这种新方法的研究论文是由中国科学院理化技术研究所的一组研究人员撰写的。程序非常简单,如下所示:
1.使用99.9%的纯镓和铟。这些金属可以在GalliumSource.com大约130美元。
2.将75.5份镓和24.5份铟混合,与去离子水混合。
3.将混合物加热到50°C,搅拌直到产生均匀的银色液体。
这种方法产生的液体墨水的导电性比纳米粒子墨水高出两个数量级,其电阻率仅为铜的17倍。这种墨水的成本很便宜,大约每毫升1美元。
在将导电墨水插入钢笔之前,必须确保钢笔是完全干燥的,里面没有墨水。此外,导电墨水不能有任何固体颗粒,否则会堵塞钢笔。人们尝试过不同的笔来泵墨,但迄今为止效果最好的是一款Uni-Ball Jetstream粗体笔。应该尽可能彻底清除钢笔上的墨水,用酒精清洗墨盒,直到没有墨水残留。在注入导电墨水之前,应将钢笔烘干。一旦完成了这一步,记得一定要在塑料透明纸上使用钢笔,因为墨水的表面张力是如此之高,如果在普通的纸上使用,它会形成珠子。

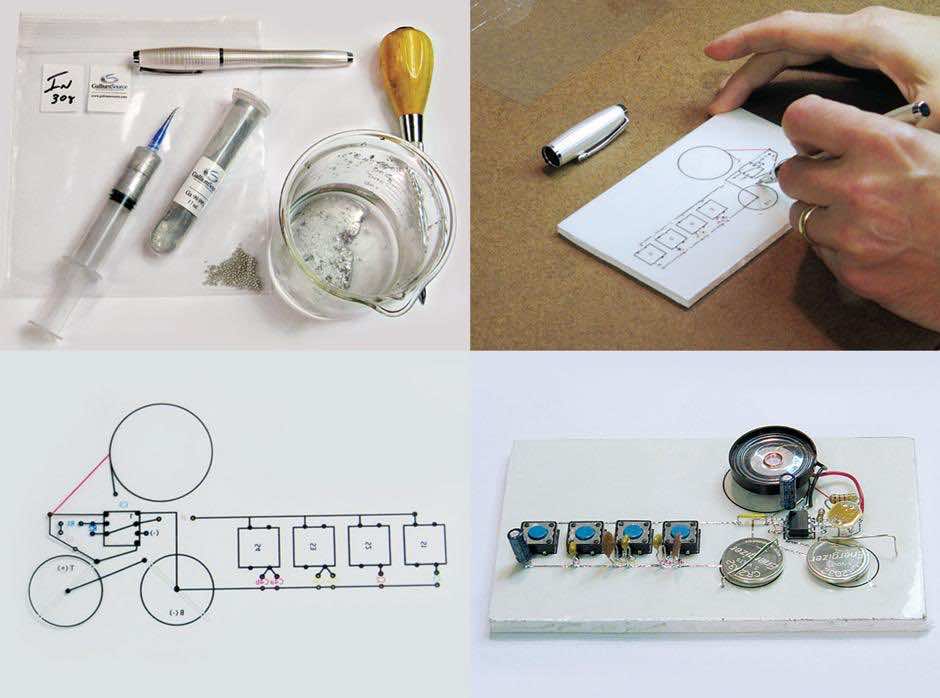

结果出来了。你自己的电路打印笔,它将允许你做任何你能想象的电路板。制作整齐的电路的一个方法是在普通的纸上打印布局,把透明塑料放在上面,这样你就可以用导电墨水笔跟踪布局。
你好,
我正在试着做这支笔,我买了你推荐的那支笔,还有其他几种尺寸的圆珠笔。他们不能用这种墨水写字。你的笔是怎么用的?
谢谢你!
桅杆
